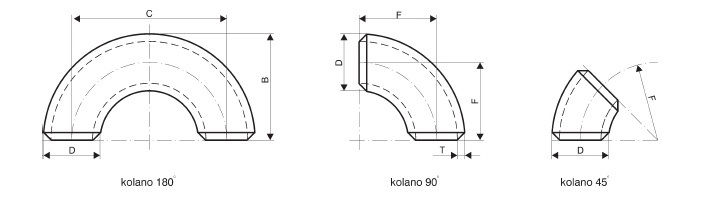

Kolana typ 2D wg EN 10253-1: 1999
DN |
D |
T |
F |
C |
B |
Waga 90° (kg) |
20 |
26,9 |
2,3 |
25 |
50 |
39 |
|
25 |
33,7 |
2,6 |
25 |
50 |
42 |
|
32 |
42,4 |
2,6 |
32 |
64 |
53 |
|
40 |
48,3 |
2,6 |
38 |
76 |
62 |
|
50 |
60,3 |
2,9 |
51 |
102 |
81 |
|
65 |
76,1 |
2,9 |
63 |
127 |
102 |
0,58 |
80 |
88,9 |
3,2 |
76 |
152 |
121 |
|
100 |
114,3 |
3,6 |
102 |
203 |
159 |
|
125 |
139,7 |
4 |
127 |
254 |
197 |
|
150 |
168,3 |
4,5 |
152 |
305 |
237 |
|
200 |
219,1 |
6,3 |
203 |
406 |
313 |
|
250 |
273 |
6,3 |
254 |
508 |
391 |
|
300 |
323,9 |
7,1 |
305 |
610 |
467 |
|
350 |
355,6 |
8 |
356 |
711 |
533 |
|
400 |
406,6 |
8,8 |
406 |
813 |
610 |
Kolana typ 3D wg EN 10253-1: 1999
DN |
D |
T |
F |
C |
B |
Waga 90° (kg) |
15 |
21,3 |
2,0 |
29 |
56 |
38 |
|
20 |
26,9 |
2,3 |
29 |
57 |
43 |
|
25 |
33,7 |
2,6 |
38 |
76 |
56 |
|
38,0 |
2,6 |
45 |
90 |
64 |
||
32 |
42,4 |
2,6 |
48 |
95 |
70 |
|
44,5 |
2,6 |
51 |
102 |
73 |
||
40 |
48,3 |
2,6 |
57 |
114 |
83 |
|
54,0 |
2,6 |
68,5 |
137 |
95 |
||
50 |
57,0 |
2,9 |
72 |
144 |
100 |
|
60,3 |
2,9 |
76 |
152 |
106 |
||
65 |
70,0 |
2,9 |
92 |
184 |
127 |
|
76,1 |
2,9 |
95 |
191 |
132 |
||
80 |
88,9 |
3,2 |
114 |
229 |
159 |
|
90 |
101,6 |
3,6 |
133 |
267 |
184 |
|
100 |
108,0 |
3,6 |
142,5 |
285 |
196 |
|
114,3 |
3,6 |
152 |
305 |
210 |
||
125 |
133,0 |
4,0 |
181 |
362 |
247 |
|
139,7 |
4,0 |
190 |
381 |
262 |
||
150 |
159,0 |
4,5 |
216 |
432 |
295 |
|
168,3 |
4,5 |
229 |
457 |
313 |
||
175 |
193,7 |
5,6 |
270 |
540 |
367 |
|
200 |
219,1 |
6,3 |
305 |
610 |
414 |
|
225 |
244,5 |
6,3 |
340 |
680 |
462 |
|
250 |
273,0 |
6,3 |
381 |
762 |
518 |
|
300 |
323,9 |
7,1 |
457 |
914 |
619 |
|
350 |
355,6 |
8,0 |
533 |
1067 |
711 |
|
400 |
406,4 |
8,8 |
610 |
1219 |
813 |
Kolana typ 5D wg EN 10253-1: 1999
DN |
D |
T |
F |
C |
B |
Waga 90° (kg) |
15 |
21,3 |
2,0 |
42,5 |
85 |
53 |
|
20 |
26,9 |
2,3 |
57,5 |
115 |
71 |
|
25 |
33,7 |
2,6 |
72,5 |
145 |
89 |
|
38,0 |
2,6 |
82,5 |
165 |
101 |
||
32 |
42,4 |
2,6 |
92,5 |
185 |
114 |
|
44,5 |
2,6 |
97,5 |
195 |
120 |
||
40 |
48,3 |
2,6 |
107,5 |
215 |
132 |
|
54,0 |
2,6 |
122,5 |
245 |
149 |
||
50 |
57,0 |
2,9 |
130 |
260 |
158 |
|
60,3 |
2,9 |
135 |
270 |
165 |
||
65 |
70,0 |
2,9 |
160 |
320 |
195 |
|
76,1 |
2,9 |
175 |
350 |
213 |
||
80 |
88,9 |
3,2 |
205 |
410 |
250 |
|
90 |
101,6 |
3,6 |
235 |
470 |
286 |
|
100 |
108,0 |
3,6 |
253 |
506 |
306 |
|
114,3 |
3,6 |
270 |
540 |
327 |
||
125 |
133,0 |
4,0 |
311,5 |
623 |
378 |
|
139,7 |
4,0 |
330 |
660 |
400 |
||
150 |
159,0 |
4,5 |
375 |
750 |
454 |
|
168,3 |
4,5 |
390 |
780 |
474 |
||
200 |
219,1 |
6,3 |
510 |
1020 |
620 |
|
225 |
244,5 |
6,3 |
580 |
1160 |
702 |
|
250 |
273,0 |
6,3 |
650 |
1300 |
786 |
|
300 |
323,9 |
7,1 |
775 |
1550 |
937 |
|
350 |
355,6 |
8,0 |
850 |
1700 |
1026 |
|
400 |
406,4 |
8,8 |
970 |
1940 |
1173 |
Standardowe wykonanie: materiał S235 EN 10253-1 lub St37.0 wg DIN 1629, rodzaj dokumentu kontroli wg EN 10204 - atest 2.2.
Sposób zamawiania:
– numer normy: EN10253-1: 1999,
– średnica zewnętrzna D i grubość ścianki T,
– typ kolana, np. 3d,
– kąt środkowy: np. 90°,
– gatunek materiału.
Uwagi:
Wymiary powyższe zostały opacowane na podstawie normy, nie określają natomiast dostępności wyrobu w sprzedaży.
